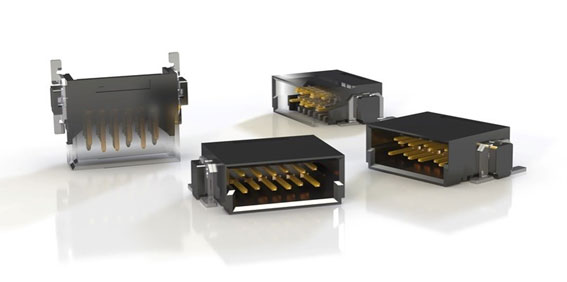

One27 SMT, conectores de PCB compactos y robustos

En SCP-Sintersa nos complace presentaros los conectores One27 SMT de nuestra representada EPT Connectivity.

El fabricante alemán, se destaca como una de las principales compañías a nivel mundial de conectores para PCB. La serie de conectores One27 SMT PCB, es una familia de conectores que ofrece la gama más amplia en tipos de conexión, al tiempo que mantiene el paso más pequeño posible con la máxima robustez.

Los conectores One27, permiten alcanzar distancias de placa a placa de 8 mm a 13,8 mm.

Características:

• De 12 a 18 contactos.
• Capacidad de corriente de 1.4 A.
• 500 ciclos de conexión.
• Máxima seguridad de contacto.
• Compatibilidad con otros proveedores testada.
• IDC hembra disponible individualmente o ensamblado con el cable.
• Embalado con cinta y carrete.

Aplicaciones:

• Distancias de placa a placa de 8 mm a 13,8 mm.
• Conexiones paralelas y perpendiculares.
• Conectividad IDC de placa a cable.

La serie One27 ofrece un alto nivel de flexibilidad, al mismo tiempo que conectores fiables para aplicaciones de placa a placa. Permiten una inclinación de 1,27 mm, en modelos tanto rectos como acodados, así como conexiones de placa a cable, cubre la gama en soluciones desde 12 a 80 contactos.

Conectores One27 conector macho:

• Sistema de seguridad anti-twist para correcta conexión de conectores macho y hembra.
• Bisel de inserción para compensación de desalineación e inclinación angular.
• Bloqueo de tablero que absorbe el estrés mecánico y asegura la seguridad del conector al PCB.
• Insertos de posicionamiento, procesamiento óptimo mediante un posicionamiento preciso.
• Coplanaridad, soldadura bajo condiciones de proceso controladas.
• Menisco de soldar que garantiza una conexión robusta de montaje en superficie.

Conectores One27 conector hembra:

• Contacto de haz doble para una conexión-desconexión de contactos seguro y fiable.
• Superficie lisa de contacto seguro que se acopla en la superficie laminada y homogénea.
• Longitud limpia confiable mediante una compensación de alta tolerancia.

Descubre todo sobre los conectores One27 en el siguiente video:

Si desea más información sobre los conectores One27 o cualquiera de nuestras soluciones de interconexión, pónganse en contacto con nosotros a través de este enlace.
